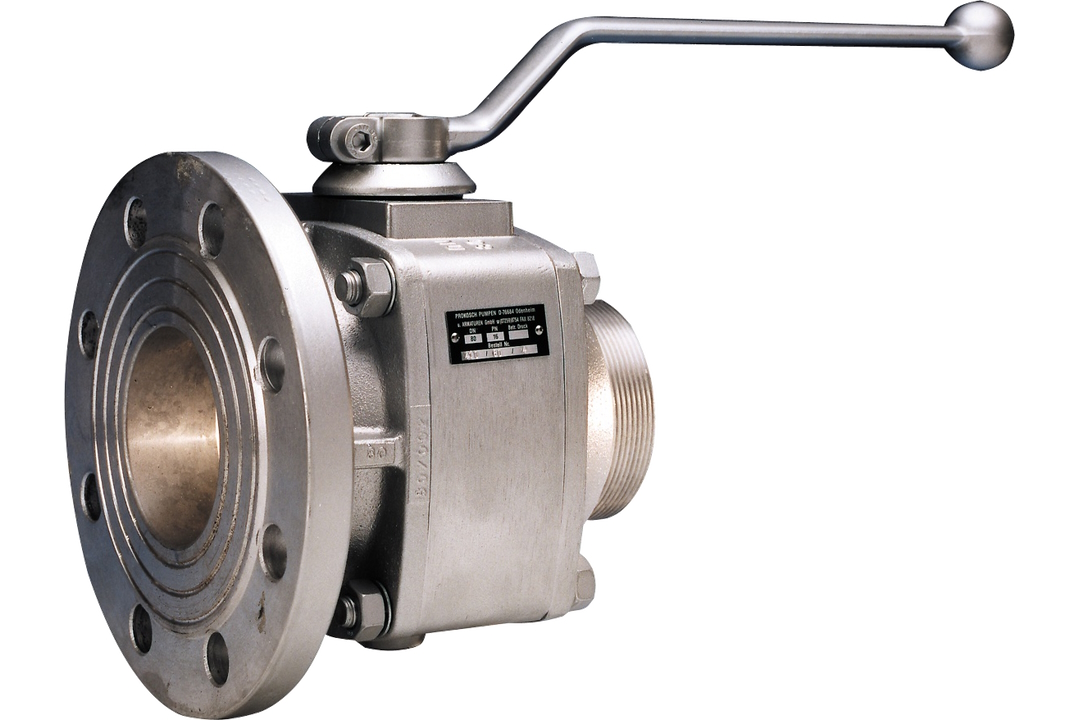

Available in material combinations of aluminum, cast iron and stainless steel.
You can download the data sheet here.
PROKOSCH ball valves are suitable for granulated and powdered media as well as neutral liquids, suspensions and gases. They are characterised by the use of fewer individual parts and space-saving elements as well as easy switchability and long service life.
The free passage reduces flow resistance to a minimum and the ball bearing on both sides reduces wear on the ball seats and ensures a uniformly low switching torque over the entire pressure range.
Thanks to a sensible modular principle, the ball valve is easily configurable and our standard designs and options allow a wide range of applications. Due to the fact that the ball valve does not have its own ignition source, it can also be configured for safe use in various ATEX applications.

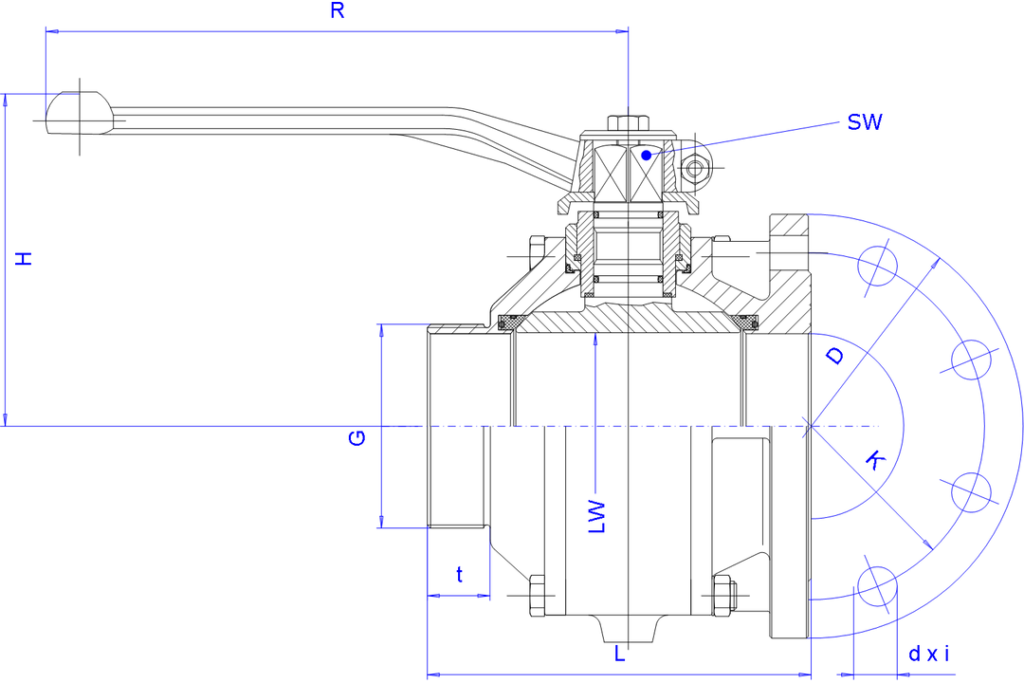

| DN | PN | LW | L / H | D / K | d x i |
| 50 (2″) | 16 | 50 | 144 / 130 | 165 / 125 | 18 x 4 |
| 65 (2½”) | 16 | 64 | 163 / 140 | 185 / 145 | 18 x 4 |
| 80 (3″) | 16 | 78 | 180 / 150 | 200 / 160 | 18 x 8 |
| 100 (4″) | 16 | 97 | 200 / 175 | 220 / 180 | 18 x 8 |
Please download data sheet for more information and weights.
Produktkonfiguration – die meisten Anwendungen werden durch unsere Standardausführungen abgedeckt. Sie können noch mit einer Auswahl an Optionen passend zur Anwendung ergänzt werden. Darüber hinaus können wir für anspruchsvolle Anforderungen maßgeschneiderte Sonderausführungen anbieten.
| Standardausführungen | Code |
| Graugussgehäuse mit Hartverchromter Graugusskugel. Spezialgekammerte Sitze aus PTFE mit FKM O-Ringe | 1 |
| Graugussgehäuse mit Hartverchromter Graugusskugel. O-Ring-angefederte Sitze aus PTFE mit FKM O-Ringe | 2 |
| Aluminiumgehäuse mit Hartverchromter Graugusskugel. Spezialgekammerte Sitze aus PTFE mit FKM O-Ringe | 3 |
| Aluminiumgehäuse mit Hartverchromter Graugusskugel. O-Ring-angefederte Sitze aus PTFE mit FKM O-Ringe | 4 |
| Gehäuse und Kugel aus Aluminium. O-Ring-angefederte Sitze aus PTFE mit FKM O-Ringe | 5 |
| Graugussgehäuse mit Kugel aus Edelstahl. Spezialgekammerte Sitze aus PTFE mit FKM O-Ringe | 6 |
| Graugussgehäuse mit Kugel aus Edelstahl. O-Ring-angefederte Sitze aus PTFE mit FKM O-Ringe | 7 |
| Aluminiumgehäuse mit Kugel aus Edelstahl. Spezialgekammerte Sitze aus PTFE mit FKM O-Ringe | 8 |
| Aluminiumgehäuse mit Kugel aus Edelstahl. O-Ring-angefederte Sitze aus PTFE mit FKM O-Ringe | 9 |
| Graugussgehäuse mit Borierter Edelstahlkugel. Borierte Edeltahlsitze mit FKM O-Ringe | 10 |
Sonstige Materialkombinationen wie z.B. komplett Edelstahl sind auf Anfrage erhältlich.
| Kugelabdichtung | empfohlene Anwendung |
| PROKOSCH PTFE O-Ring angefedert | Feststoffe, Suspensionen und Flüssigkeiten |
| PROKOSCH UHMWPE O-Ring angefedert | abrasivere Feststoffe und Suspensionen |
| PROKOSCH Metall-O-Ring angefedert | abrasive und adhäsive Feststoffe, Mediendicht |
| PROKOSCH Spezialgekammert | Gase und Flüssigkeiten, hohe Fließgeschwindigkeiten |
| PROKOSCH Verstopfungsfrei4) | einseitige Abdichtung mit freiem Auslauf, Mediendicht |
| Kopfausrüstung | Code |
| Standard, mit Anschlagglocke und Handhebel | – |
| Freies Schaltwellenende, mit Anschlagglocke ohne Handhebel | /OH |
| Vorbereitet für Antriebsadaption, gebohrter Kopfflansch mit freiem Schaltwellenende | /SO |
| Optionen | Code |
| Verstopfungsfreie Ausführung, aerodynamisch geformter freier Auslauf | /FA |
| Spülbohrung, eine 1/2″ Gewindebohrung seitlich auf dem Kugelhahngehäuse | /SB |
| Antistatik-Vorrichtung, für die ableitung statischer Ladungen | /AS |
| Absperrbar, eine mittels Anschlagglocke realisierte Verriegelung und Schloss | /LO |
| E-PTFE Sitze, für erhöhte Leitfähigkeit bei Antistatikanwendungen | (E-PTFE) |
| UHMWPE Sitze, für erhöhte verschleißfestigkeit | (UHMWPE) |
| FKM O-Ringe, NBR O-Ringe einer Standardausführung durch FKM ersetzen | -FKM |
| FEP O-Ringe, Die O-Ringe einer Standardausführung durch FEP ersetzen | -FEP |
| Schutzlackierung, zuzüglich zur Standardgrundierung bei Graugusskugelhähne | -RAL# |
Auf Anfrage kann das Gewindeende mit einer Kupplung, mit einem Sonderflansch oder mit einer Komponente, z.B. Schauglas ausgestattet werden.
Alle Kugelhähne werden in unserem Werk in Deutschland hergestellt. Unsere Mitarbeiter und das nach ISO9001 zertifizierte Qualitätsmanagementsystem, ein Kontroll- und Messsystem vom Lieferanten über Materialeingang bis hin zur Endprüfung sorgt für höchste Qualität. Weiterhin sind Werkszeugnisse nach EN 10204 2.2 sowie 3.1, auf Anfrage erhätlich.
Typenschlüssel: ////
Beispiele: 410/65/4/FA/SB, oder 410/100/9/SO/FA***Storz B Kupplung
1) NBR O-Ringe bis -20°C, FKM O-Ringe bis -15°C, Tieftemperaturanwendung -40°C mit Silikon(FEP) O-Ringen
2) Der höhere Temperaturbereich von +180°C ist mit PTFE Sitzen und FKM O-Ringen zu erreichen
3) Hochtemperaturanwendung 230°C nur mit Edelstahlsitzen und FKM O-Ringen
4) Die /FA Ausführung ist optional verfügbar für alle O-Ring angefederten Dichtungssysteme
5) Hartverchromt und poliert
6) Aluminiumkugel standardgemäß erhältlich nur bis Nennweite DN50
7) Boriert für bessere Verschleißfestigkeit, die Sitze sind mit FKM O-Ringen versehen
8) Optional kann der Kugelhahn gewindeseitig mit montiertem Ringdüse, Kupplung bzw. Sonderflansch ausgestattet werden.
